非金屬礦物作為基礎性功能材料，被廣泛應用于信息技術、高端裝備、新材料、新能源、節能環保等產業中，非金屬礦行業的快速發展，有力推動了經濟快速發展。非金屬礦物材料一般對純度要求較高，雜質含量往往決定了產品的質量等級，特別是其中的鐵含量，在非金屬礦的加工過程中一般都需要進行除鐵作業。
目前非金屬礦的除鐵提純方法主要有磁選法、浮選法、重選法、電選法、化學選礦法、摩擦選礦法、光電揀選法等。隨著人類對環境保護意識的提高和礦產資源高效利用的需要，磁選法成為非金屬礦除雜的主要方法。一般非金屬礦物中的鐵、鈦雜質具有磁性弱、粒度細、去除難等特點。針對目前除鐵磁選設備存在的技術問題，山東華特磁電科技股份有限公司研發生產了HTDZ型電磁漿料磁選機，該設備具有選礦效率高、適應面廣、選礦成本低、 設備作業率高、使用壽命長等優點，可廣泛應用于如石英、長石、霞石、高嶺土等非金屬礦物的除鐵提純，可有效降低鐵、鈦等有害雜質的含量。

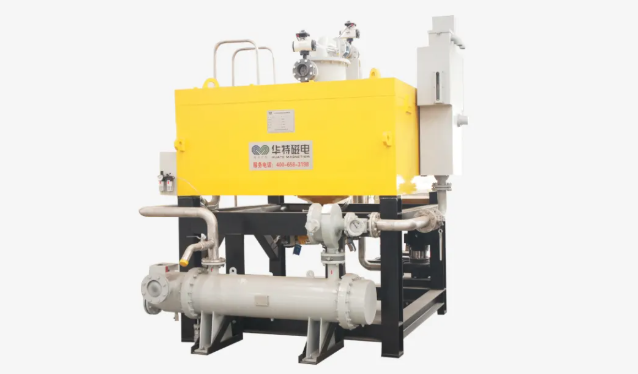

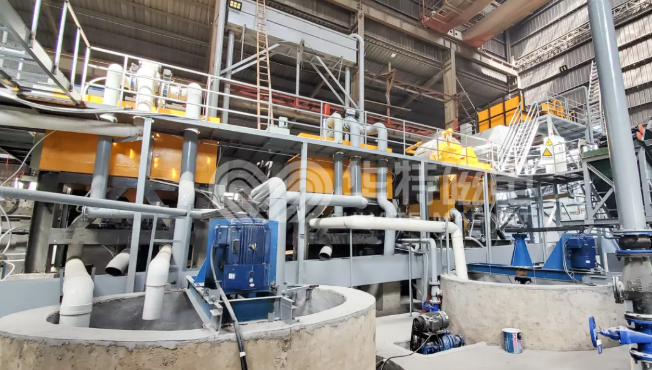

該設備主要由由磁系、激磁線圈、冷卻系統、分選系統、沖洗系統、電氣控制柜、支架總成及物料管道等組成，設備結構見圖1。通過磁系及線圈結構的調整，優化了分選腔體內的磁感應強度分布，減少漏磁和提高電效率，使設備具有良好的激磁性能。
選礦工作時在分選腔中裝入特殊材料的導磁介質（鋼毛、鋼板網、波紋片等），通過磁場感應，使分選介質表面產生高梯度磁場，當?shù)V物流經分選區中的導磁介質時，鐵磁性雜質會被有效的吸除。
在沖洗時采用正、反沖水和高壓氣體結合的方式清理磁介質，通過大流量、高壓力短時間的正反向沖洗，能有效地清洗吸附在介質上的磁性礦物，同時節省用水量。
HTDZ型電磁漿料磁選機技術特點
電磁漿料磁選機采用全密封油冷卻方式，外置式高效熱交換器進行油水熱量交換，實現油水復合冷卻，冷卻速度快，線圈溫度穩定，保證了穩定的磁場強度。
線圈采用多層繞組結構浸泡在變壓器油中，使線圈的換熱面積倍增，在每一層線圈之間形成相對獨立的冷卻油通道，有效地控制了冷卻油的流動，實現了線圈與變壓器油的快速熱交換，保證了線圈溫升不大于25℃。
質節點處產生極高的磁場梯度，除鐵效果更佳。介質采用特制的導磁不銹鋼材質，在背景磁場的激發下可以產生極高的梯度磁場，對于低含量的弱磁性雜質有很強的吸附作用，除鐵效果更佳。
控制系統采用可編程控制器作為核心控制部件，能有效控制各執行機構按照工藝需求周期運行；并實時檢測現場數據，方便用戶查詢。同時采用先進的人機界面技術，通過Host Link總線與可編程控制器實時高速通信，可實現互聯網在線監控設備運行狀況和故障診斷。
設備除鐵時，使用高壓水和壓縮空氣對介質清洗，并且可以實現清洗時間的用戶設定，對于不同礦物、不同階段除鐵可做分別設定，滿足不同礦物的除鐵要求。
采用計算機模擬技術對磁體進行有限元分析，可定量計算磁場的分布及大小，保證了磁路的合理設計，背景場強可達1.8T。
目前華特公司生產的HTDZ型電磁漿料磁選機系列產品有HTDZ -520、780、1000、1200、1500、2000 等機型。

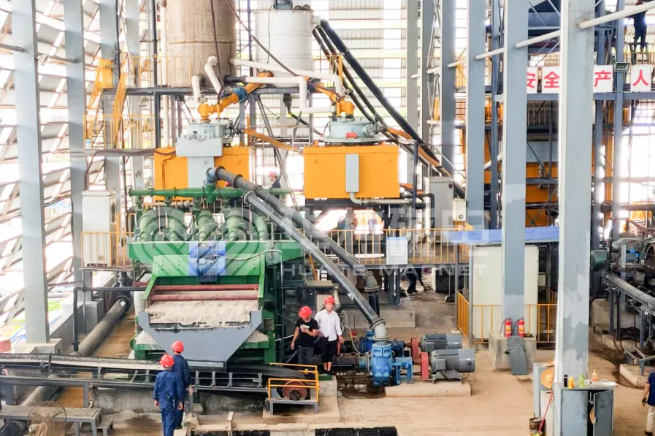

電磁漿料磁選機在非金屬礦除雜中的應用

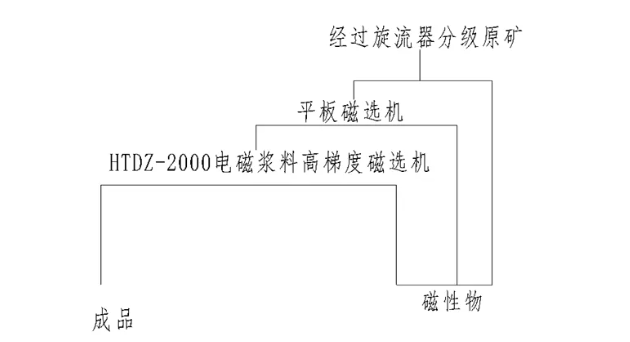

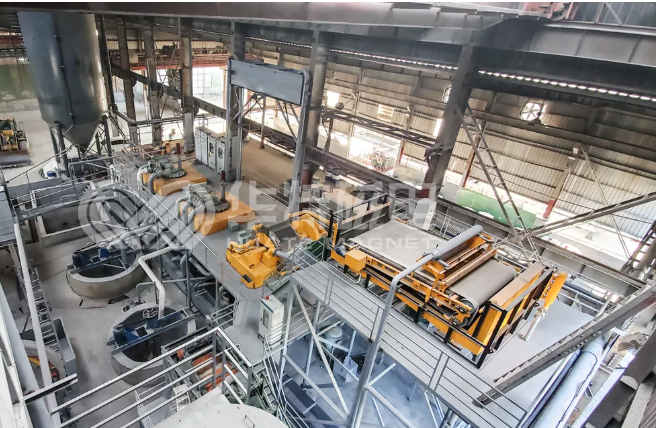

福建某廠高嶺土的礦石中的磁性物主要為鈦鐵礦、褐鐵礦以及少量黃鐵礦。該高嶺土礦采用電磁漿料磁選機提純高嶺土是行之有效的，而且流程簡單、工業上也易實施。通過分析該廠原礦中鐵、鈦等雜質礦物的特性，我們采用HTDZ -2000型電磁漿料磁選機作為工業除鐵設備。其磁選生產工藝簡圖，如圖2所示。
圖2： 生產工藝簡圖
HTDZ型電磁漿料磁選機給料的主要元素分析結果，如下表1所示：

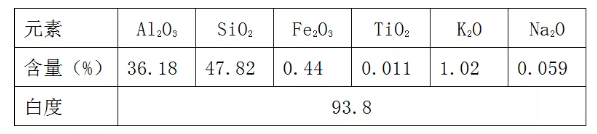

表1高嶺土磁選給料的主要元素分析結果

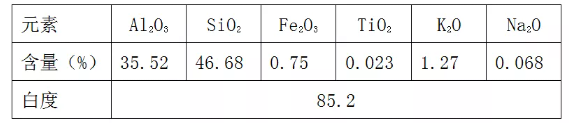

經HTDZ型電磁漿料磁選機成品的主要元素分析結果，如下表2所示：
通過生產結果表明 ,通過兩道漿料高梯度磁選 ,精礦Fe2O3 含量可降低58%左右,獲良好的除鐵效果。產品白度提高效果明顯。該設備質量穩定，各項指標達到設計要求，標志我國第一臺分選腔直徑為2000mm的大型電磁漿料磁選機，在高嶺土除鐵提純工業中成功應用。

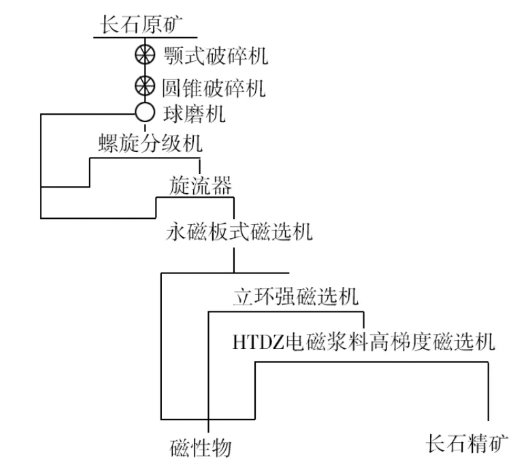

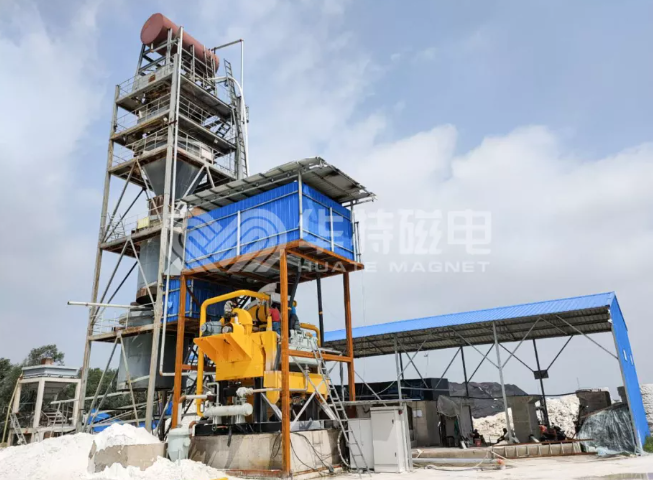

河南洛陽某企業的長石原礦品質較差，主要的磁性物Fe2O3含量為0.5%，原礦白度為22。該公司采用永磁板式磁選機、LHGC-1750型立環高梯度磁選機、2臺HTDZ -780（1.5T）電磁漿料磁選機串聯工藝，對長石進行提純除鐵，工藝流程簡圖如圖3所示。
圖3：河南洛陽長石工業生產流程簡圖

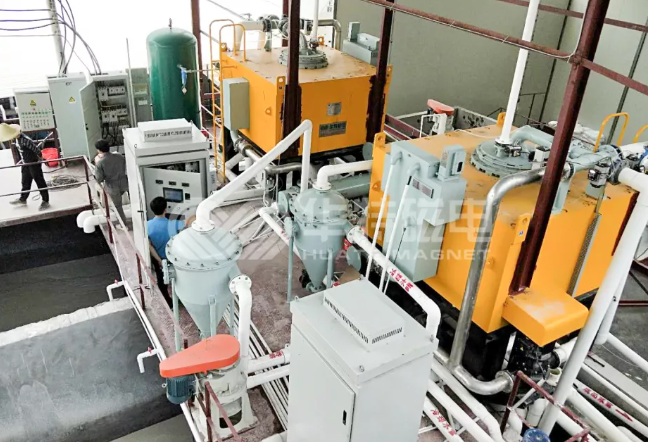

永磁板式磁選機處理量大，先除去部分磁性鐵等，立環高梯度磁選機介質感應磁場高，可以有效去除大顆粒的弱磁性雜質，得到白度為42度的粗精礦。長石粗精礦再通過HTDZ-780（1.5T）電磁漿料磁選機進行精選，去除礦漿中細粒級、弱磁性鐵雜質。經提純后長石精礦鐵含量降低到0.08%，白度可以提高到64度，可以滿足優質陶瓷原料的要求。

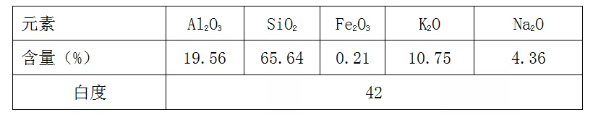

HTDZ-780電磁漿料磁選機給料的主要元素分析結果，如下表3所示：
表3粗精礦的主要元素分析結果

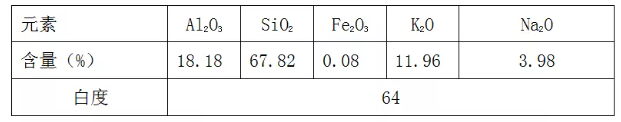

經HTDZ-780電磁漿料磁選機成品的主要元素分析結果，如下表4所示：
表4長石精礦主要元素分析結果
石英砂的物理、化學特性具有獨特性，在航空航天、微電子、集成電路、AI人工智能等領域中占有重要地位。因?yàn)槭⑸疤厥獾姆肿咏Y(jié)構使其具有的耐高溫、熱膨脹系數小、高度絕緣、耐腐蝕、壓電效應、諧振效應以及其獨特的光學特性，在許多高科技產品中發揮的著越來越重要的作用。
在高科技領域?qū)κ⑸暗募兌纫髽O為嚴格，尤其是鐵、鈦雜質的含量，必須保證在非常低的范圍以下。近年來，HTDZ型電磁漿料磁選機在河北邢臺、廣東湛江、安徽鳳陽、山東臨朐、臨沂沂水等地得到廣泛的應用，該設備操作簡單、運行可靠，受到用戶的一致好評。

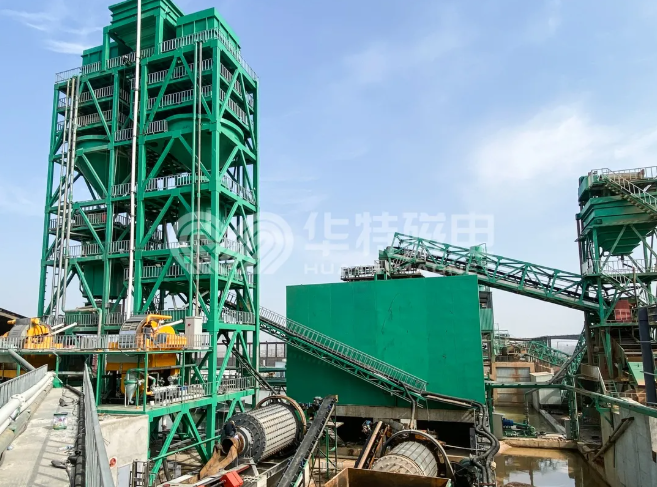

在廣東湛江某選礦廠，該廠石英砂中的雜質主要為長石、云母、赤鐵礦、褐鐵礦、黑云母、閃角石等。該礦石的主要成分如表5所示
表5廣東湛江某選礦廠石英砂原礦主要成分
該選礦廠采用選礦的流程如圖4所示，

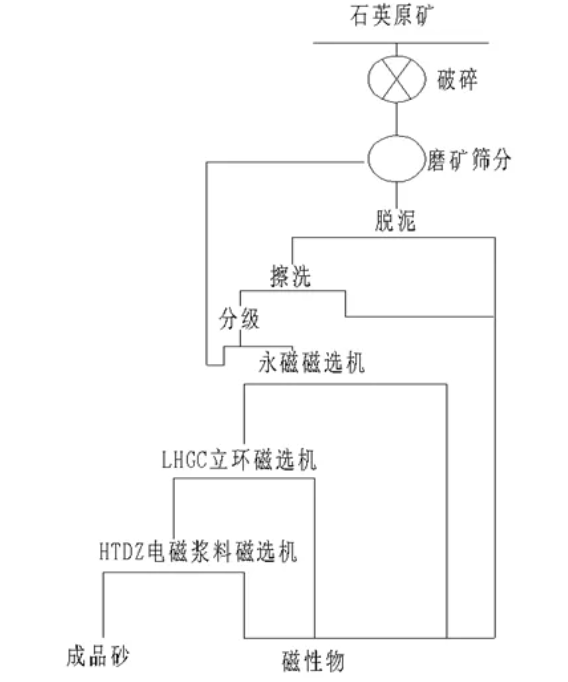

圖4石英砂選礦的流程簡圖
該選礦工藝流程經過脫泥，螺旋溜槽擦洗，一次永磁板式磁選機，主要是去除強磁性礦物，磁化部分弱磁性礦物，再經過LHGC立環高梯度磁選機，去除粗顆粒弱磁性礦物，最后通過HTDZ-1250型電磁漿料磁選機，去除細粒級弱磁性礦物。HTDZ-1250型電磁漿料磁選機給礦的主要元素含量如表6所示，HTDZ-1250型電磁漿料磁選機精礦的主要元素含量如表7所示。
表6：HTDZ-1250型電磁漿料磁選機給礦的主要元素成分
表7：HTDZ-1250型電磁漿料磁選機精礦的主要元素成分
在福建南安某廠為地面磚生產線，需要陶瓷配方土為原料制作地面磚，該配方土主要為粘土（粘土是一個混合物，不同地區的粘土，其所含成分略有差異，并不完全相同。泛泛的說，粘土的主要礦物成分是高嶺石，約占總量的80-90%，其次是水白云母和石英。還有少數以三水鋁石為主要成分。粘土中二氧化硅含量為43-55%，三氧化二鐵為1-3.5%，三氧化二鋁為20-25%，二氧化鈦為0.8-1.2%）、長石、黑泥等天然礦物原料按不同配方配制而成。
陶瓷土礦漿主要的特點在于濃度高（濃度在62-65%）、弱磁性物多，在整個除鐵過程中不允許濃度發生大范圍變化。因礦漿的特性與選礦條件的要求，常采用永磁棒組進行磁選，但存在以下幾個不足之處，首先因物料的濃度高，大量的弱磁性物包裹在礦漿中，無法較好的進行除雜，除鐵效率低。其次，永磁棒組需要大量人員進行清洗，工作人員勞動強度大，同時因人為因素的影響，造成選礦指標穩定性差。再次，因物料對永磁棒的磨損，需要長期對永磁棒進行維護更換。
考慮到永磁棒組存在的不利因素居多，該廠利用HTDZ-520型電磁漿料磁選機對陶瓷土進行半工業實驗，得到優良的選礦指標。
實驗過程：
（1）取該廠為陶瓷配方土原料礦樣，磨至100目全通，化驗該物料原礦含鐵1.11%。礦樣做兩段電磁強磁選除雜，化驗分析各精礦Fe元素含量及煅燒白度。

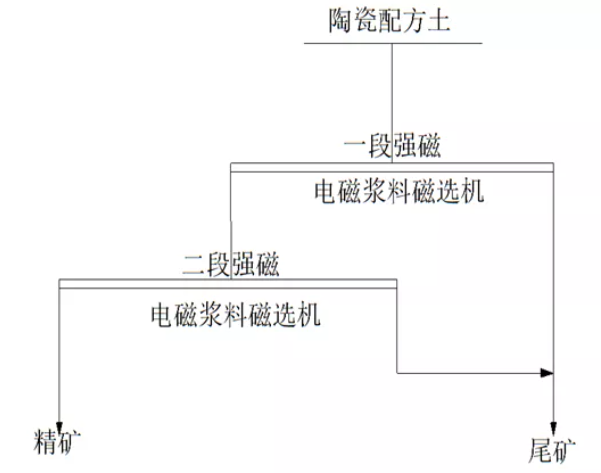

（2）具體試驗流程為：陶瓷配方土礦樣→電磁漿料磁選機（1.5T）→電磁漿料磁選機（1.5T）→脫水烘干，如圖5所示
圖5實驗流程圖

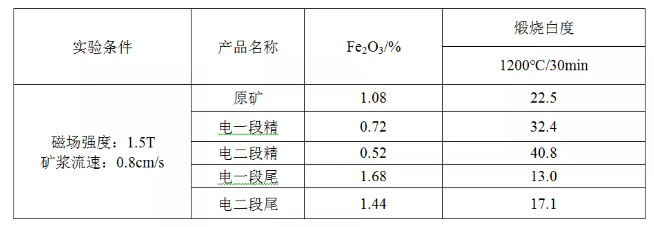

（3）實驗數據結果如表8所示
表8：HTDZ型-520型電磁漿料磁選機對陶瓷土除鐵結果
（4）由表8數據可知，陶瓷配方土礦樣通過兩段電磁漿料磁選機，進行強磁選除雜試驗，最終可將陶瓷配方土Fe2O3含量由1.08%降至0.52%，與原礦相比，白度提高到40.8，該實驗結果達到客戶的指標要求。因該設備在排鐵時僅有進水口與排鐵口打開，并通過管道將磁性物單獨排走，不影響物料濃度。同時該設備全自動運行，提高了設備的利用率，避免了選礦指標的波動。
(5)該廠于2018年采購兩臺HTDZ-1000型漿料磁選機（1.5T），用于陶瓷土除鐵。兩臺設備（該型號分選腔內徑1000mm）串聯，提高16-18個白度值，干礦處理量為12-15T/h。給該公司帶來了良好的經濟效益。
(1) 電磁漿料磁選機，目前已廣泛應用于高嶺土、長石、石英砂、陶瓷土等行業，該設備自動化程度高、磁場梯度大、同時利用鋼毛（或菱形網）作為介質，能有效排除微細粒級弱磁性礦物。
(2) 電磁漿料磁選機可以有效降低非金屬礦物中的雜質，使產品的質量等級大幅提升，經濟效益顯著，具有較大的推廣應用價值。
(3) 目前電磁漿料磁選機是非金屬礦除鐵提純的先進設備之一，在非金屬礦選礦領域?qū)τ诟邘X土、細粒級長石等物料的除鐵效果要優于常規磁選機
(4) 電磁漿料磁選機可以用于高濃度物料去除磁性物的生產工藝中，具有分選效果的穩定、連續可靠的優點。
